300–25 000 кг/ч · до 25 бар · газ, дизель, мазут
Производство полного цикла — от поступления металла до готового изделия.
Сертифицировано по ТР/ТС 032/2013
*

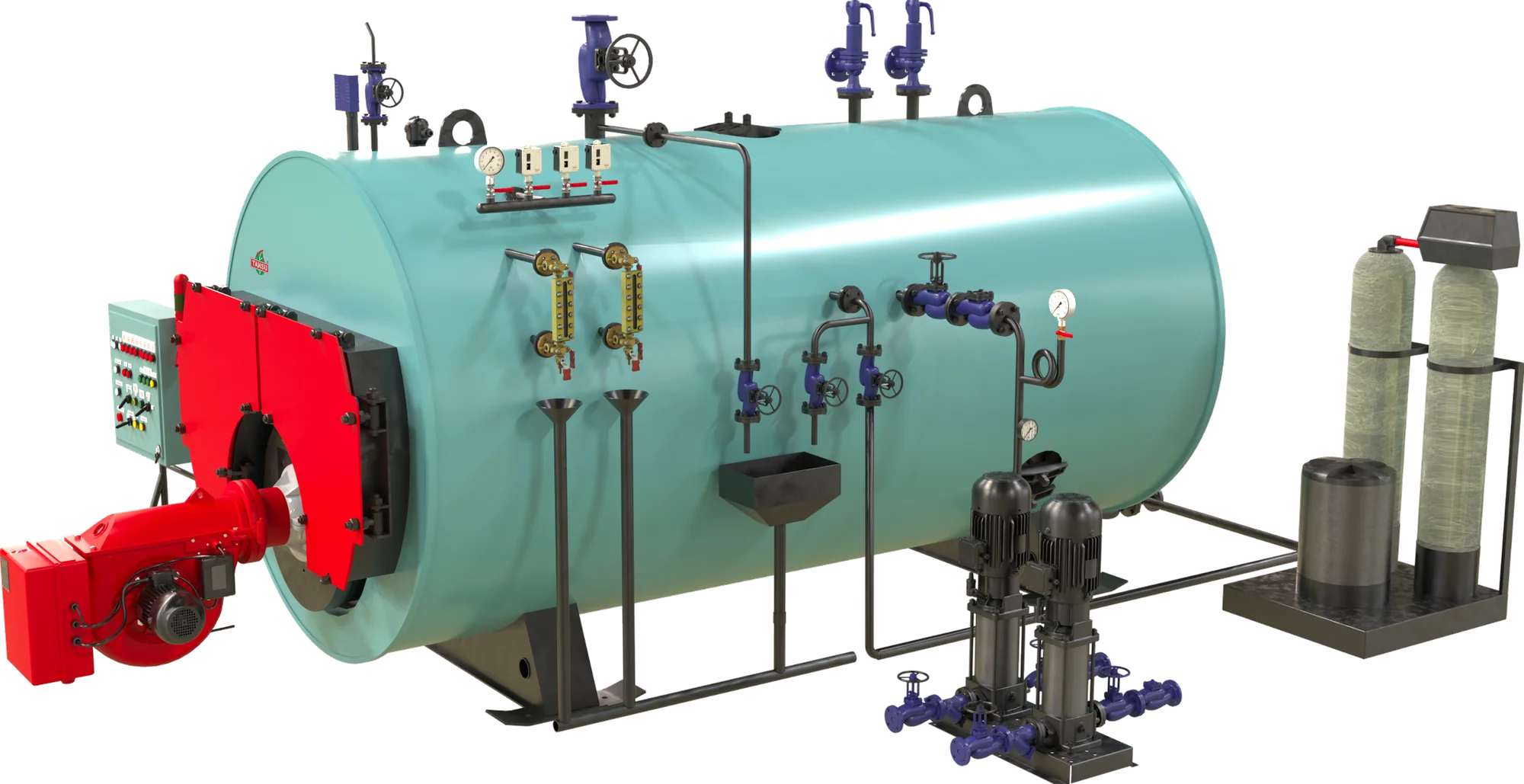

«TANSU» поставляет паровой котёл в комплектации, необходимой для эффективной работы оборудования. Комплектующие — продукция тщательно отобранных производителей, качество которой проверено тридцатью годами практики.
Spirax Sarco
Автоматические верхняя и нижняя продувки — Spirax Sarco, лидер индустрии пароконденсатных систем. Возможна поставка всех компонентов Spirax Sarco для котлов, котельных и производств.
Деаэратор · бак конденсата · экономайзер · пароперегреватель
Изготовим в автоматическом исполнении — под ваши производственные задачи.
Любые комплектующие — по вашему предпочтению
Благодаря многолетним отношениям с производителями мы поставим любые комплектующие, к которым вы привыкли, — например, горелку привычной вам марки. Стандартная комплектация не ограничивает выбор.
Сертификат ТР ТС 032 · Паспорт котла · Руководство по эксплуатации со схемами · Руководство горелки · Сертификаты на металл · Сертификаты на бесшовные трубы · Заключение независимой лаборатории по сварным соединениям · Расчёт на прочность.
В жаротрубном паровом котле «TANSU» горячие продукты сгорания проходят внутри дымогарных труб, со всех сторон омываемых водой, и отдают тепло через стенки труб. За три хода газов мы добиваемся максимального теплосъёма: КПД — 92 % в номинальном режиме, с экономайзером — 95 % и выше. Все паровые котлы «TANSU» построены по этой схеме.
Три хода дымовых газов дают 92 % КПД в номинальном режиме; экономайзер поднимает его до 95 % и выше.
Запас воды в корпусе держит стабильное давление пара даже при резких пиковых нагрузках.
В отличие от европейских жаротрубных аналогов котлы «TANSU» более устойчивы к нарушениям водно-химического режима: отклонение в водоподготовке не приводит к немедленному повреждению котла и позволяет работать некоторое время до устранения нарушений. Это очень значимое рабочее преимущество.
Нет энергозатратного дымососа — а значит, нет постоянной нагрузки на электросеть и лишних эксплуатационных расходов.
Моноблочная стальная конструкция с естественной циркуляцией: проста в обслуживании и долговечна.
Технические характеристики — от 300 до 20 000 кг пара в час. Выберите модель, чтобы выделить её параметры. Линейка не исчерпывающая: под заказ изготавливаем котлы до 25 000 кг/ч и промежуточных мощностей — конфигурация определяется по опросному листу.
| Наименование | E-0,3-0,9МГДН | E-0,6-0,9МГДН | E-1,0-0,9МГДН | E-2,0-0,9МГДН | E-3,0-0,9МГДН | E-4,0-1,4МГДН | E-5,0-1,4МГДН | E-6,0-1,4МГДН | E-7,0-1,4МГДН | E-8,0-1,4МГДН | E-10,0-1,4МГДН | E-12,0-1,4МГДН | E-16,0-1,4МГДН | E-20,0-1,4МГДН | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Полезная мощность | кВт | 205 | 410 | 670 | 1 350 | 2 030 | 2 710 | 3 395 | 4 070 | 4 750 | 5 450 | 6 780 | 8 140 | 10 850 | 13 560 |
| Паропроизводительность | кг/час | 300 | 600 | 1 000 | 2 000 | 3 000 | 4 000 | 5 000 | 6 000 | 7 000 | 8 000 | 10 000 | 12 000 | 16 000 | 20 000 |
| КПД при номинальной мощности** | % | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 |
| Рабочее давление пара | бар | 8 | 8 | 8 | 8 | 8 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Температура пара | °C | 175 | 175 | 175 | 175 | 175 | 195 | 195 | 195 | 195 | 195 | 195 | 195 | 195 | 195 |
| Внутренний диаметр топки | мм | 500 | 600 | 650 | 680 | 750 | 860 | 900 | 900 | 970 | 970 | 1 050 | 1 240 | 1 400 | 1 080 |
| Длина топки с огневой поворотной камерой | мм | 1 270 | 1 600 | 1 900 | 3 300 | 3 735 | 4 300 | 4 800 | 4 800 | 5 300 | 5 300 | 5 720 | 5 800 | 6 300 | 6 570 |
| Количество топок | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Тип топки | реверс. | реверс. | реверс. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | проходн. | |
| Аэродинамическое сопротивление | мбар | 4,2 | 4,8 | 6,0 | 6,3 | 6,5 | 7,7 | 13,2 | 13,2 | 13,8 | 13,8 | 14,2 | 14,2 | 12,8 | 14,2 |
| Диаметр дымохода | мм | 250 | 300 | 300 | 400 | 450 | 450 | 600 | 600 | 700 | 700 | 800 | 800 | 850 | 900 |
| Присоединительный диаметр паропровода | мм | 50 | 50 | 65 | 80 | 80 | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| Вес без воды | кг | 1 200 | 1 850 | 2 600 | 5 100 | 6 800 | 9 850 | 12 800 | 14 500 | 16 600 | 17 000 | 22 000 | 26 000 | 33 500 | 41 000 |
| Водяной объём котла | м³ | 0,707 | 1,249 | 1,798 | 4,599 | 6,291 | 7,853 | 9,527 | 9,543 | 13,472 | 13,396 | 16,747 | 18,864 | 24,378 | 27,739 |
| Паровой объём котла | м³ | 0,098 | 0,267 | 0,511 | 1,06 | 1,538 | 1,733 | 2,186 | 2,186 | 3,261 | 3,239 | 4,29 | 4,451 | 6,689 | 8,142 |
| Габариты, мм | |||||||||||||||
| Длина | мм | 2 065 | 2 395 | 2 900 | 4 250 | 4 750 | 5 450 | 5 930 | 5 600 | 6 560 | 6 400 | 6 980 | 6 980 | 7 600 | 8 110 |
| Ширина | мм | 1 250 | 1 500 | 1 640 | 1 930 | 2 120 | 2 260 | 2 270 | 2 640 | 2 635 | 2 645 | 2 835 | 3 035 | 3 435 | 3 510 |
| Высота | мм | 1 445 | 1 695 | 1 885 | 2 185 | 2 385 | 2 495 | 2 730 | 2 930 | 2 938 | 2 900 | 3 130 | 3 300 | 3 840 | 3 950 |
* Все параметры приведены для номинального режима. Масса, объёмы и габариты — справочные; итоговая комплектация уточняется по опросному листу. Реверс. — реверсивная (двухходовая) топка, проходн. — проходная (трёхходовая).
** КПД указан с учётом экономайзера. Без экономайзера КПД составляет 92 %.
Собственный отдел технического контроля проверяет каждую операцию — от входного контроля металла до финальных испытаний. ОТК подчиняется напрямую руководителю компании.
Сырьё и сварные швы проверяет независимая лаборатория: ВИК (визуально-измерительный контроль) выявляет дефекты поверхности, УЗК (ультразвуковой контроль) — скрытые дефекты внутри шва.
От раскроя металла до гидравлических испытаний оборудования на собственной производственной базе — полный контроль каждой операции.
Оборудование изготавливается в строгом соответствии с ТР/ТС 032. Ежегодно проводится инспекционный контроль с прибытием независимых специалистов.
YouTube · 16:9
Контроль качества, лабораторный контроль и полный цикл производства — в одном фильме о заводе.

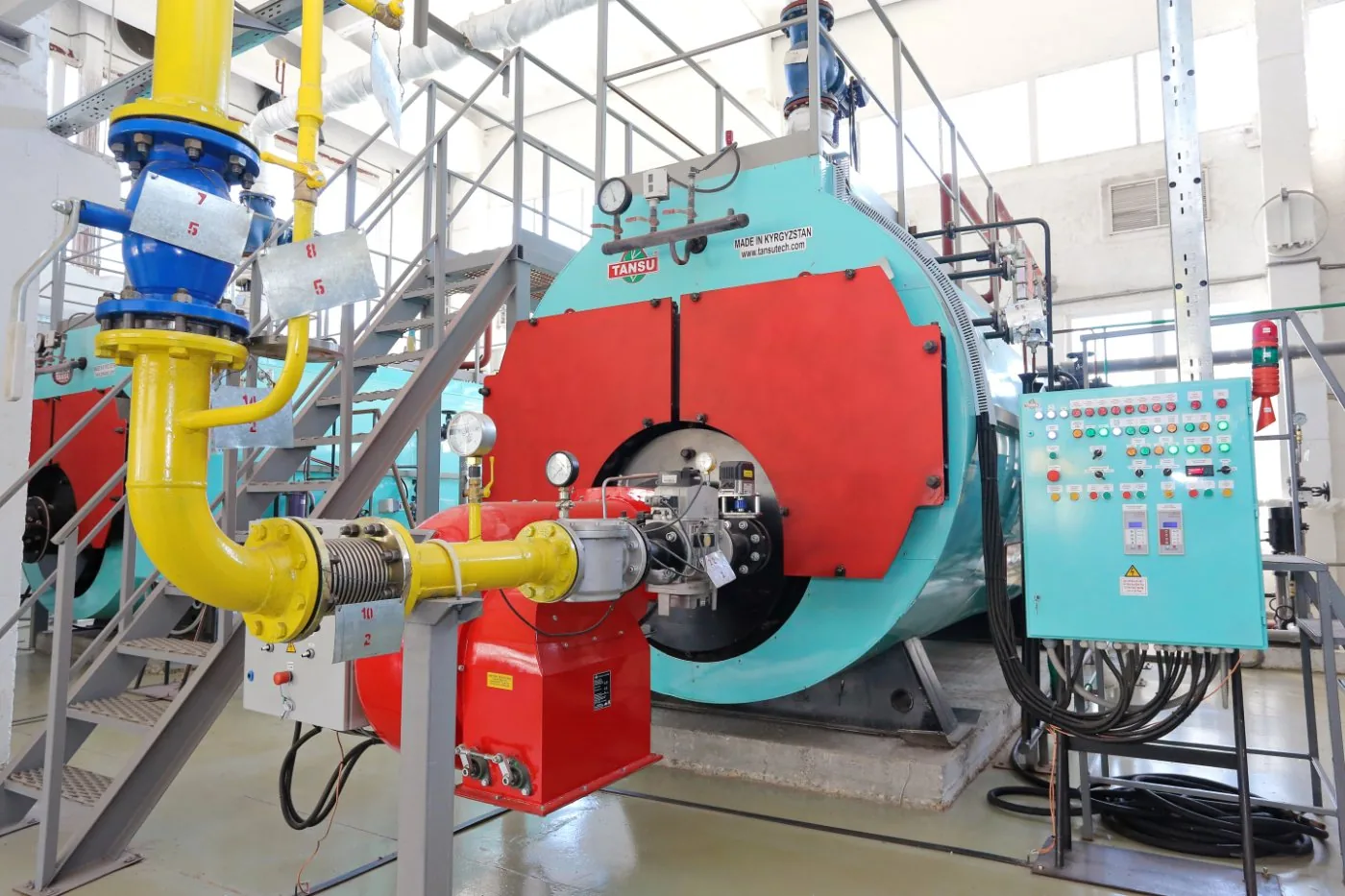

Паровые котлы «TANSU» работают там, где пар — часть технологического процесса.
…и любые другие производства, где требуется технологический пар, — котёл подбирается под задачу по опросному листу.
«TANSU» — экспортно-ориентированный завод: поставки идут во все страны СНГ, прежде всего в Казахстан и Россию. За 31 год работы изготовлено более 2000 котлов для предприятий пищевой, нефтегазовой, бумажной, строительной и других отраслей. Ниже — часть заказчиков последних лет.
Продукция сертифицирована и ежегодно проходит независимый инспекционный контроль. Это гарантирует стабильность качества от партии к партии.
«О безопасности оборудования, работающего под избыточным давлением». Котлы изготавливаются в строгом соответствии регламенту и ежегодно проходят независимый инспекционный контроль.

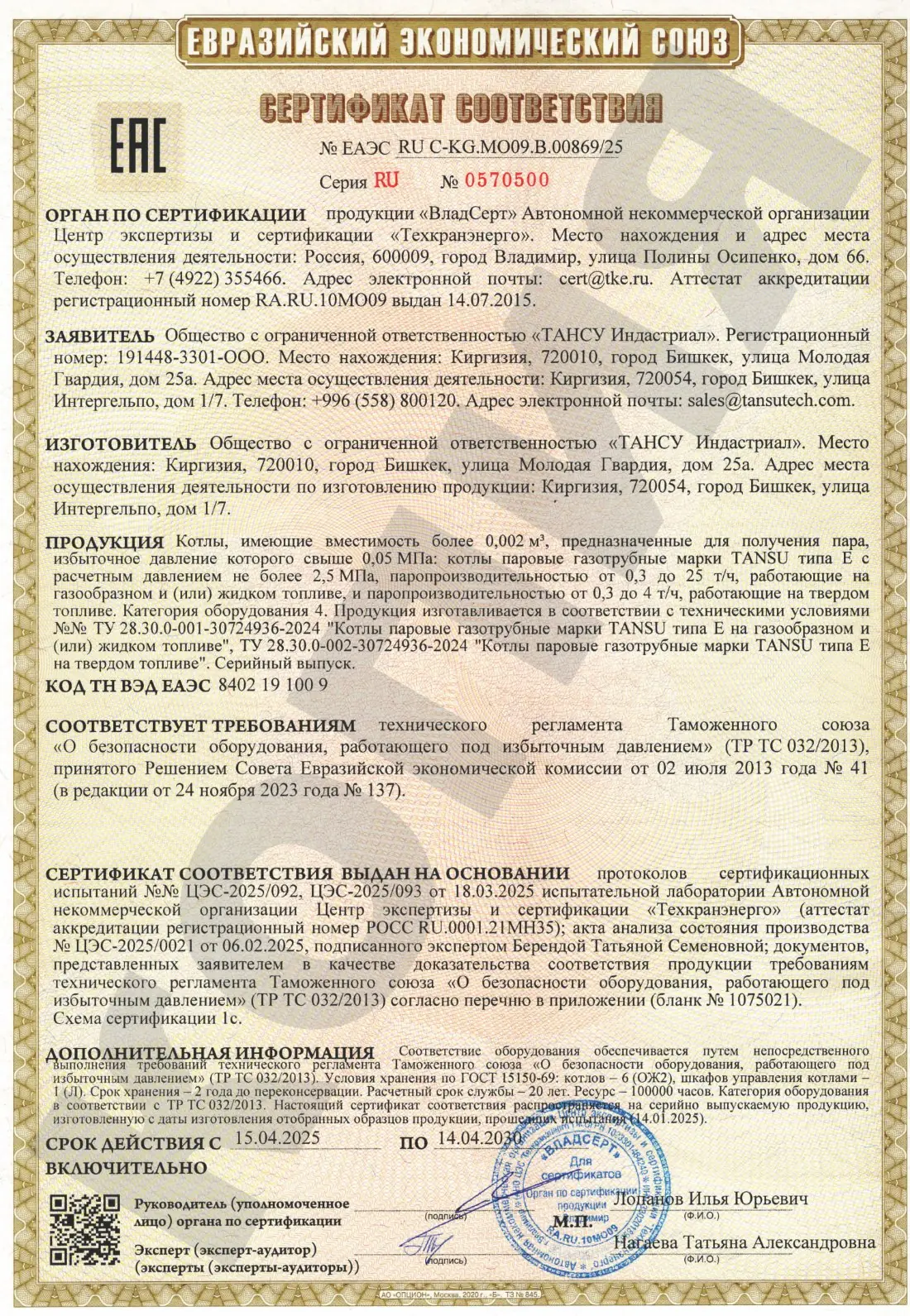

Сертификат соответствия ЕАЭС · ТР/ТС 032
Заполните короткую форму — для быстрой оценки этого достаточно. Нужен точный расчёт и КП? Разверните полный опросный лист.
