500–3000 кВт · до 300 °C · без высокого давления
Производство полного цикла — от поступления металла до готового изделия.
Сертифицировано по ТР/ТС 032/2013
*
«TANSU» поставляет высокотемпературный огранический нагреватель (термомасляный котёл, маслогрейный котел) в комплектации, необходимой для эффективной и безопасной работы. Комплектующие — продукция тщательно отобранных производителей, проверенная тридцатью годами практики.
Сертификат ТР ТС 032 · Паспорт котла · Руководство по эксплуатации со схемами · Руководство горелки · Сертификаты на металл · Заключение независимой лаборатории на сварные соединения ·Расчёт на прочность.
Диатермическое масло циркулирует в закрытой системе: насос прокачивает его через нагреватель органического теплоносителя. Далее масло отдаёт тепло через теплообменники. Высокая температура достигается без наличия высокого давления в системе.
Масло-теплоноситель работает при температурах до 300 °C, при низком давлении — без рисков и требований, предъявляемых к паровым системам высокого давления.
Диатермическое масло не замерзает при отрицательных температурах как в пароводяных системах и обладает большой тепловой инертностью — котёл быстро выходит на рабочий режим после остановки.
Очень точное температурное регулирование снабжает теплом самые сложные технологические процессы — особенно востребовано в нефтехимии.
При сопоставимых капитальных затратах котельная на термомасляных котлах требует меньше площади, чем паровая, и за счёт низких эксплуатационных издержек окупается быстрее.
Стандартные типоразмеры — от ПТН-500 до ПТН-3000 (мощность 500–3000 кВт). Выберите модель, чтобы выделить её параметры. Котлы другой мощности изготавливаем под заказ — конфигурация определяется по опросному листу.
| Наименование | ПТН-500 | ПТН-1000 | ПТН-1500 | ПТН-2000 | ПТН-2500 | ПТН-3000 | |
|---|---|---|---|---|---|---|---|
| Тепловая мощность | кВт | 500 | 1 000 | 1 500 | 2 000 | 2 500 | 3 000 |
| Диаметр патрубков входа и выхода масла | мм | 80 | 100 | 100 | 125 | 150 | 150 |
| Рабочее давление | МПа | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Количество масла | л | 370 | 550 | 650 | 850 | 1 060 | 1 380 |
| Требуемая подача насоса (расход масла) | м³/ч | 25 | 40 | 72 | 80 | 120 | 130 |
| Максимальная рабочая температура | °C | 300 | 300 | 300 | 300 | 300 | 300 |
| Температура масла на входе в печь | °C | 260 | 260 | 260 | 260 | 260 | 260 |
| Разница температур входа / выхода | °C | 40 | 40 | 40 | 40 | 40 | 40 |
| Диаметр дымохода | мм | 260 | 350 | 360 | 500 | 550 | 650 |
| Габариты, мм | |||||||
| Длина | мм | 2 390 | 3 900 | 4 200 | 4 320 | 5 200 | 5 200 |
| Ширина | мм | 1 390 | 1 970 | 2 020 | 2 240 | 2 270 | 2 400 |
| Высота | мм | 1 325 | 1 930 | 1 930 | 2 150 | 2 250 | 2 740 |
| Вес котла | кг | 1 950 | 4 250 | 4 750 | 5 700 | 6 800 | 7 200 |
Параметры справочные, уточняются при заказе.
Собственный отдел технического контроля проверяет каждую операцию — от входного контроля металла до финальных испытаний. ОТК подчиняется напрямую руководителю компании.
Сырьё и сварные швы проверяет независимая лаборатория: ВИК (визуально-измерительный контроль) выявляет дефекты поверхности, УЗК (ультразвуковой контроль) — скрытые дефекты внутри шва.
От раскроя металла до гидравлических испытаний оборудования на собственной производственной базе — полный контроль каждой операции.
Оборудование изготавливается в строгом соответствии с ТР/ТС 032. Ежегодно проводится инспекционный контроль с прибытием независимых специалистов.
YouTube · 16:9
Контроль качества, лабораторный контроль и полный цикл производства — в одном фильме о заводе.

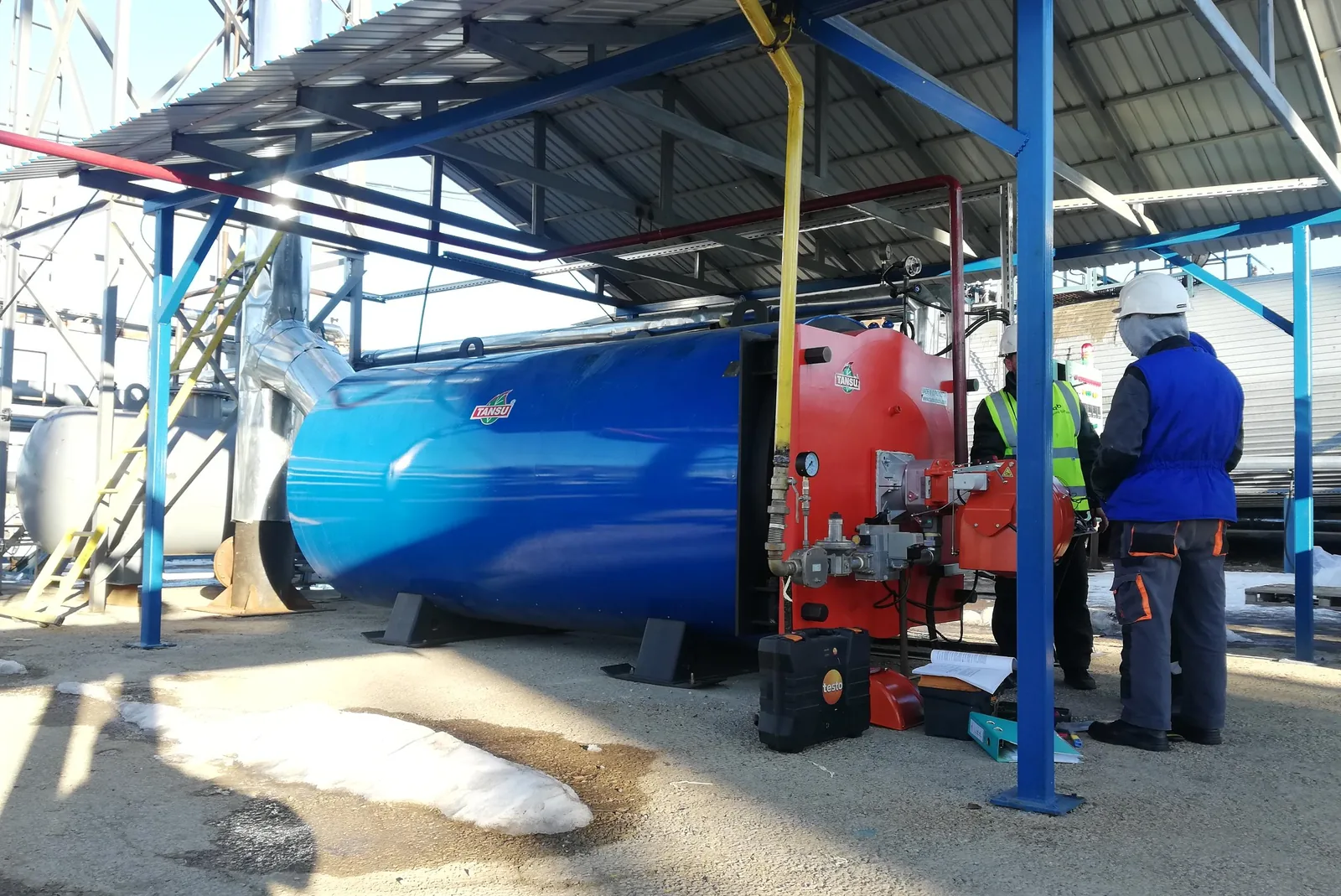

Термомасляные котлы «TANSU» работают там, где нужна высокая температура теплоносителя — но не пар под давлением.
…и любые другие процессы, где нужна высокая температура без высокого давления, — котёл подбирается под задачу по опросному листу.
«TANSU» — экспортно-ориентированный завод: поставки идут во все страны СНГ, прежде всего в Казахстан и Россию. За 31 год работы изготовлено более 2000 котлов для предприятий пищевой, нефтегазовой, бумажной, строительной и других отраслей. Ниже — часть заказчиков последних лет.
Продукция сертифицирована и ежегодно проходит независимый инспекционный контроль. Это гарантирует стабильность качества от партии к партии.
«О безопасности оборудования, работающего под избыточным давлением». Котлы изготавливаются в строгом соответствии регламенту и ежегодно проходят независимый инспекционный контроль.

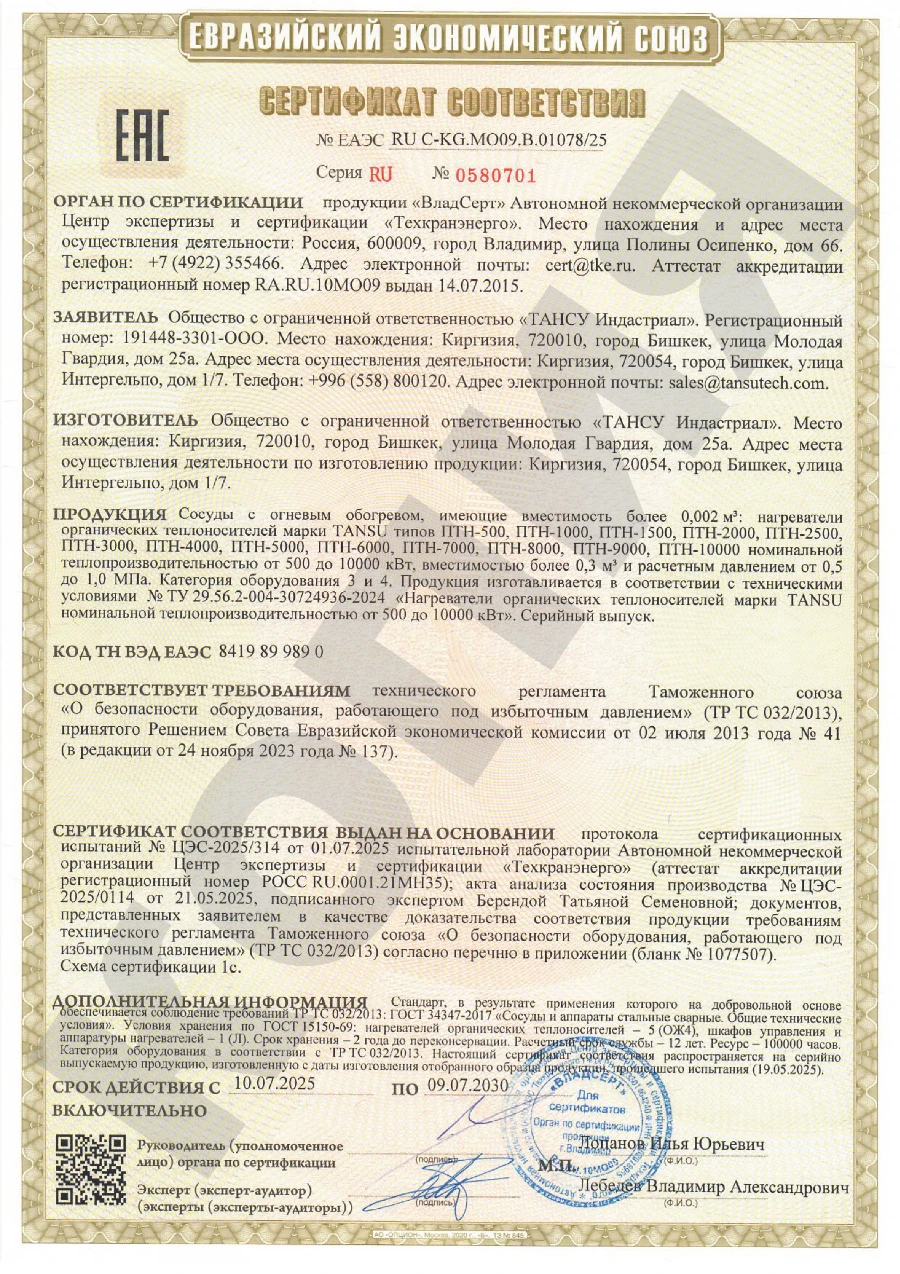

Сертификат соответствия ЕАЭС · ТР/ТС 032
Заполните короткую форму — инженеры рассчитают конфигурацию под вашу тепловую нагрузку и топливо.
